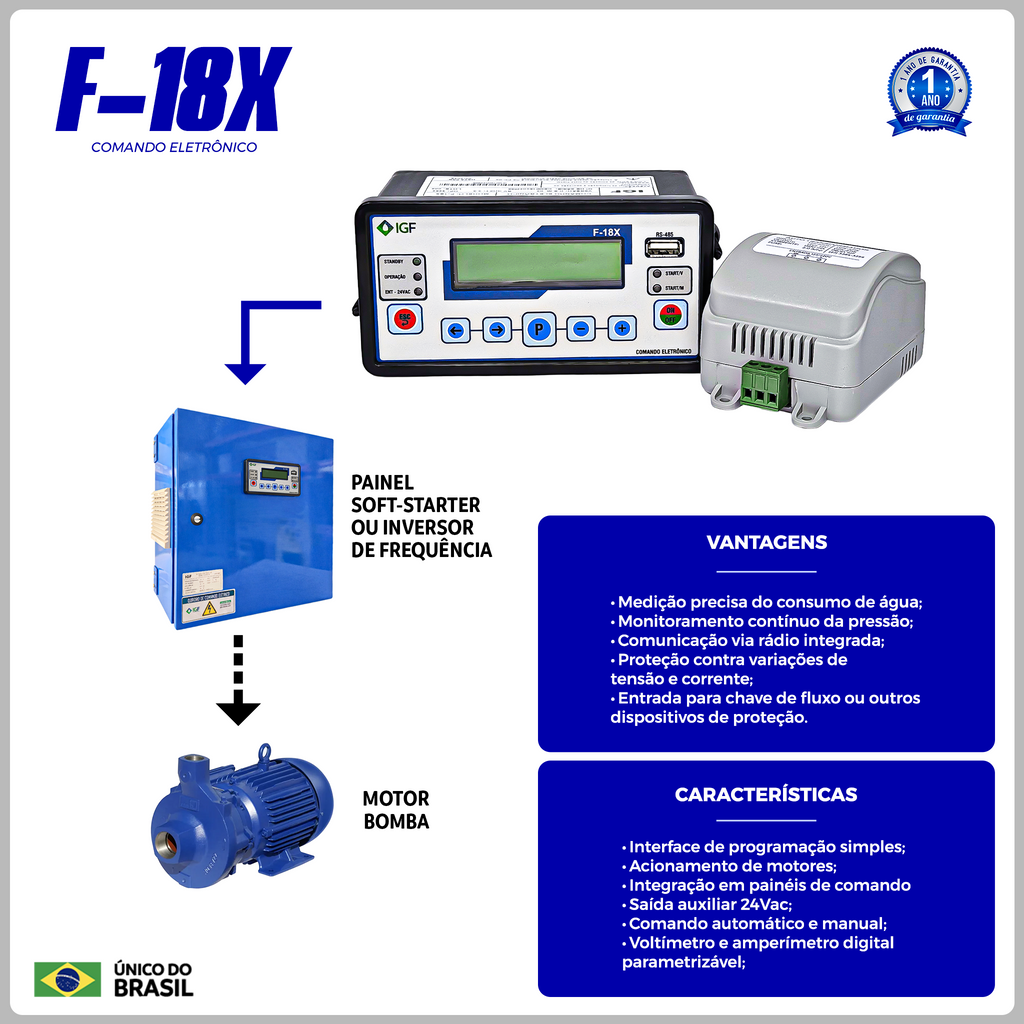

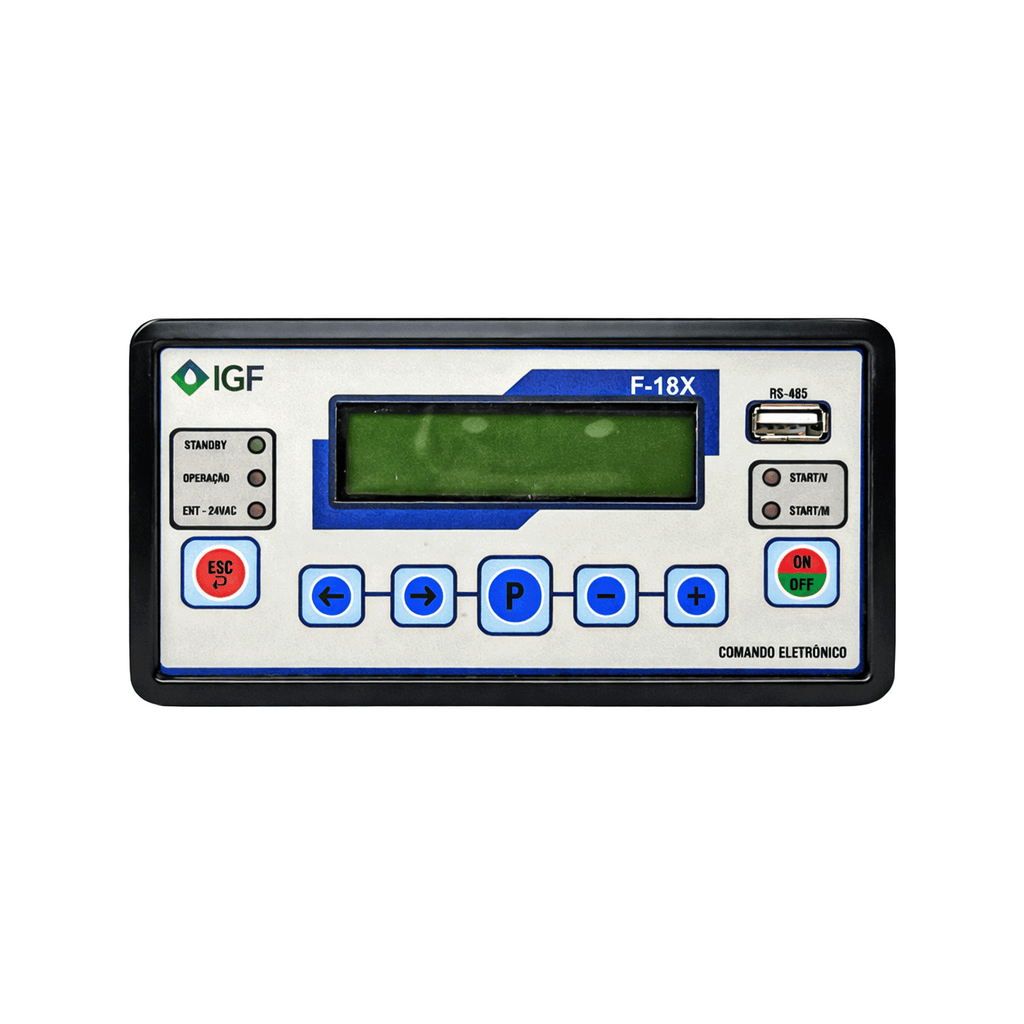

O F-18X é um módulo de comando eletrônico desenvolvido para ser instalado na porta frontal de painéis de comando elétrico, funcionando como uma IHM do sistema. Ele foi projetado para acionamento, monitoramento e proteção de equipamentos e motobombas, especialmente em aplicações de irrigação. O equipamento permite a operação segura de painéis com SOFT STARTER E INVERSOR DE FREQUÊNCIA, monitora tensão e corrente dos equipamentos, registra horímetro e hidrômetro e ainda pode medir e monitorar a pressão da adutora. Também dispõe de entrada para acionamento remoto, comunicação Modbus RS-485 tornando-se uma solução completa para automação de bombeamento e controle hidráulico.
_______________________________________________________________________
Principais Benefícios
✔ Automação completa da operação de motobombas
✔ Monitoramento em tempo real de tensão, corrente e pressão
✔ Proteção do sistema contra sobrecarga e variações de tensão e pressão
✔ Integração com sensores de pressão e hidrômetro
✔ Saída auxiliar 24VAC (Partida em Cascata)
✔ Possibilidade de acionamento remoto do sistema
✔ Comunicação RS-485 (Modbus) para integração e supervisão
✔ Registro de horímetro e consumo de água
✔ Interface intuitiva com display e botões de fácil programa/operação
✔ Flexibilidade para diferentes tipos de partida de motores
_______________________________________________________________________

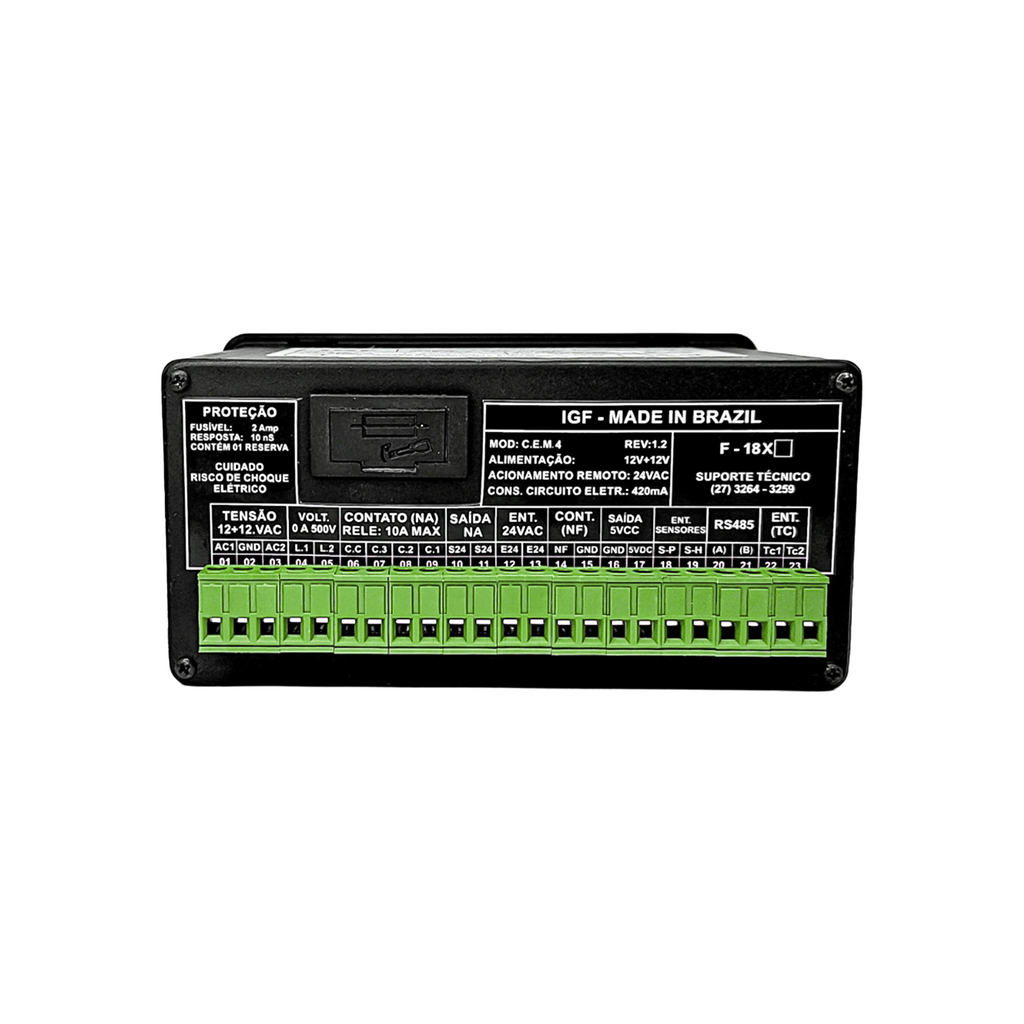

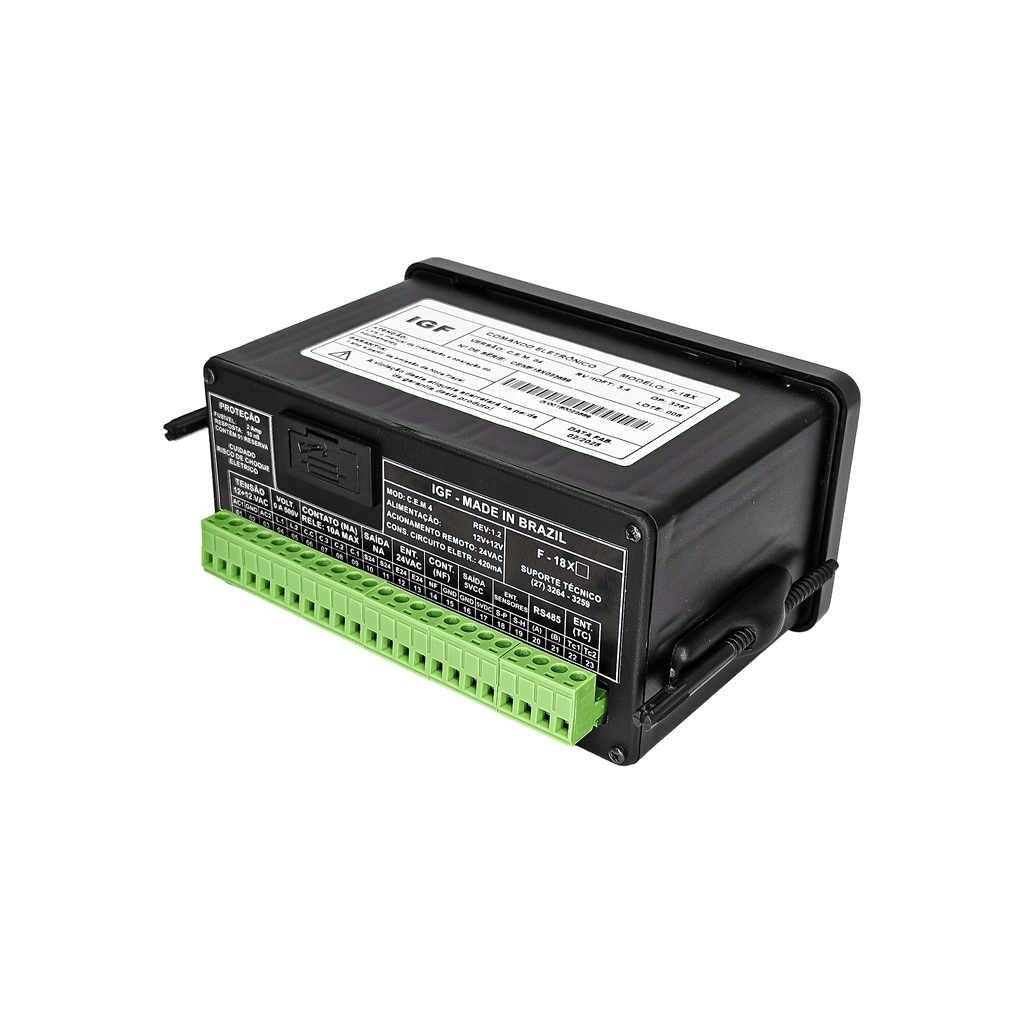

Especificações Técnicas
✔ Modelo CEM F-18X
✔ Dimensões de 137x67mm e 100mm de profundidade

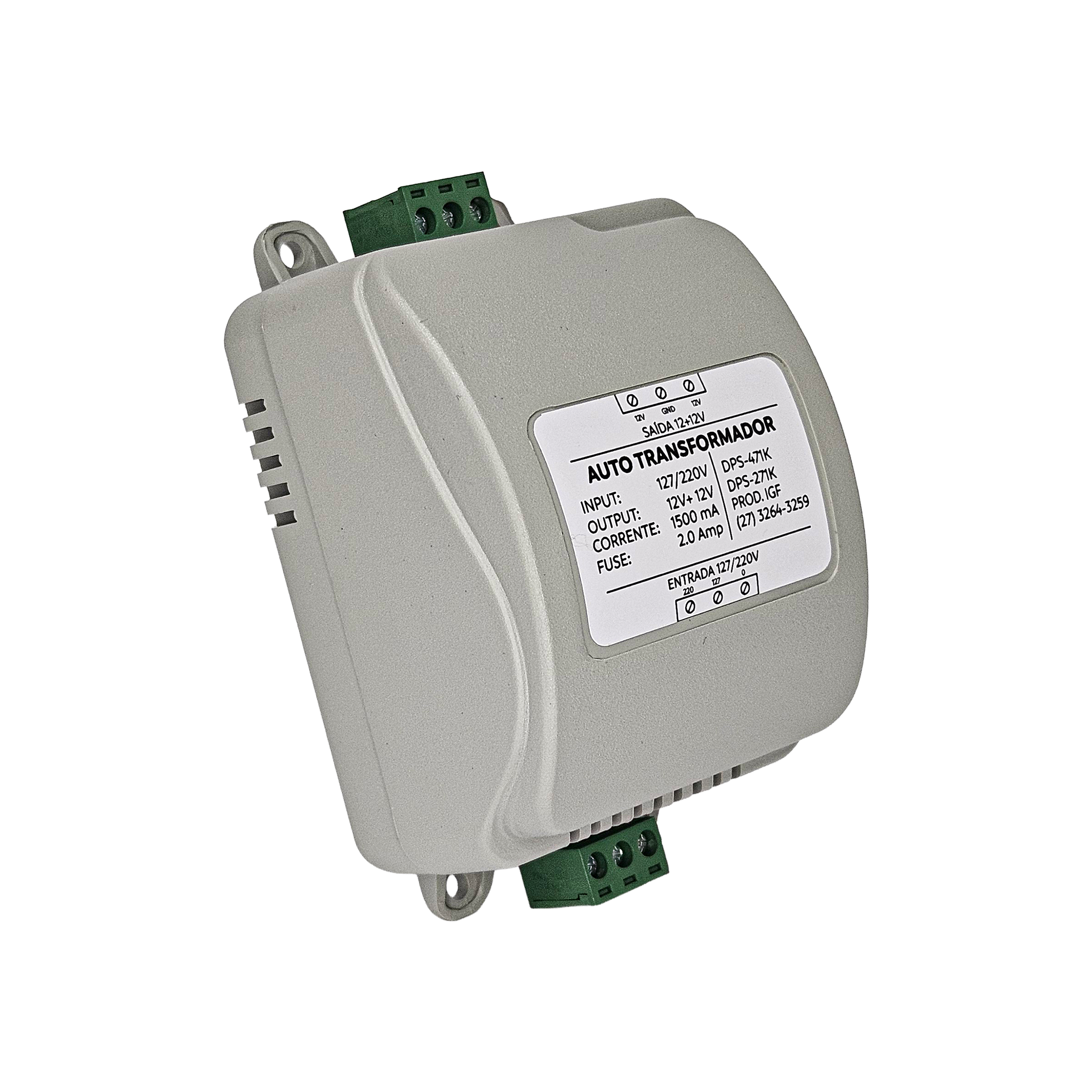

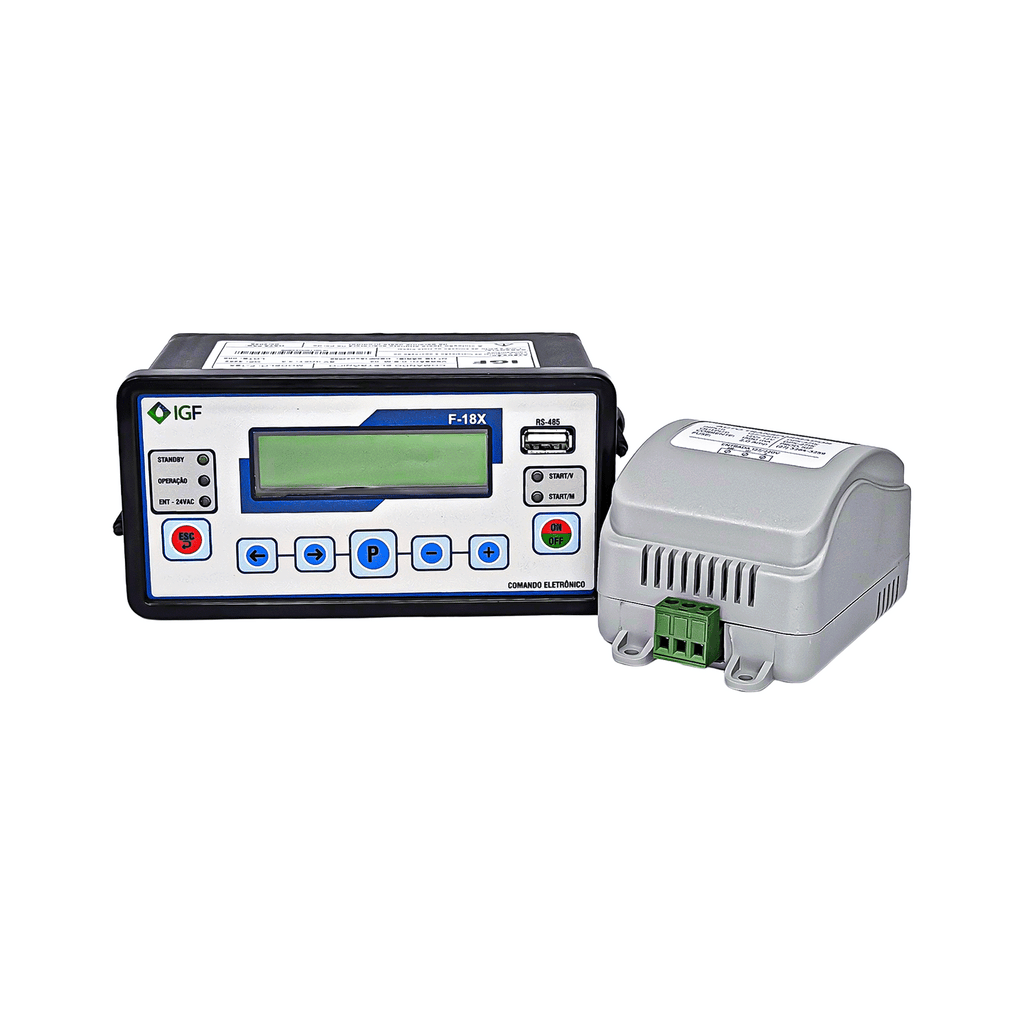

✔ Alimentação 127/220 Vac (fonte com saída 12+12 Vac)
✔ Saída auxiliar 24 Vac (até 600 mA)
✔ Suporta até 3 contatores (partida direta ou estrela-triângulo)
✔ Medição de tensão 500 Vac
✔ Medição de corrente via transformador de corrente
✔ Entrada sensor de pressão 0-1,2Mpa
✔ Entrada para hidrômetro pulso configurável (litros/pulso)
✔ Entrada para acionamento remota: 24 Vac
✔ Entrada digital auxiliar contato NF (chave de fluxo)
✔ Comunicação RS-485 (Modbus)
⚠ Atenção: Para cada aplicação tem que ser dimensionado um TC (Transformador de corrente), antes de comprar consulte essas informações.
Para mais informações técnicas sobre este produto acesse nossa central de download.
